Шестерня для ТВ-4
«
:
07 Января 2021, 15:20:44 »
Никогда не делал, и вот опять
Шестерня на 36 зубьев для моего ТВ-4. Позволит нарезать наги резьб 1,5мм и 6 ниток/дюйм. Материал - капролон. Нужда конечно в шаге 1,5мм, а 6 ниток на дюйм вторичны.
Процесс:

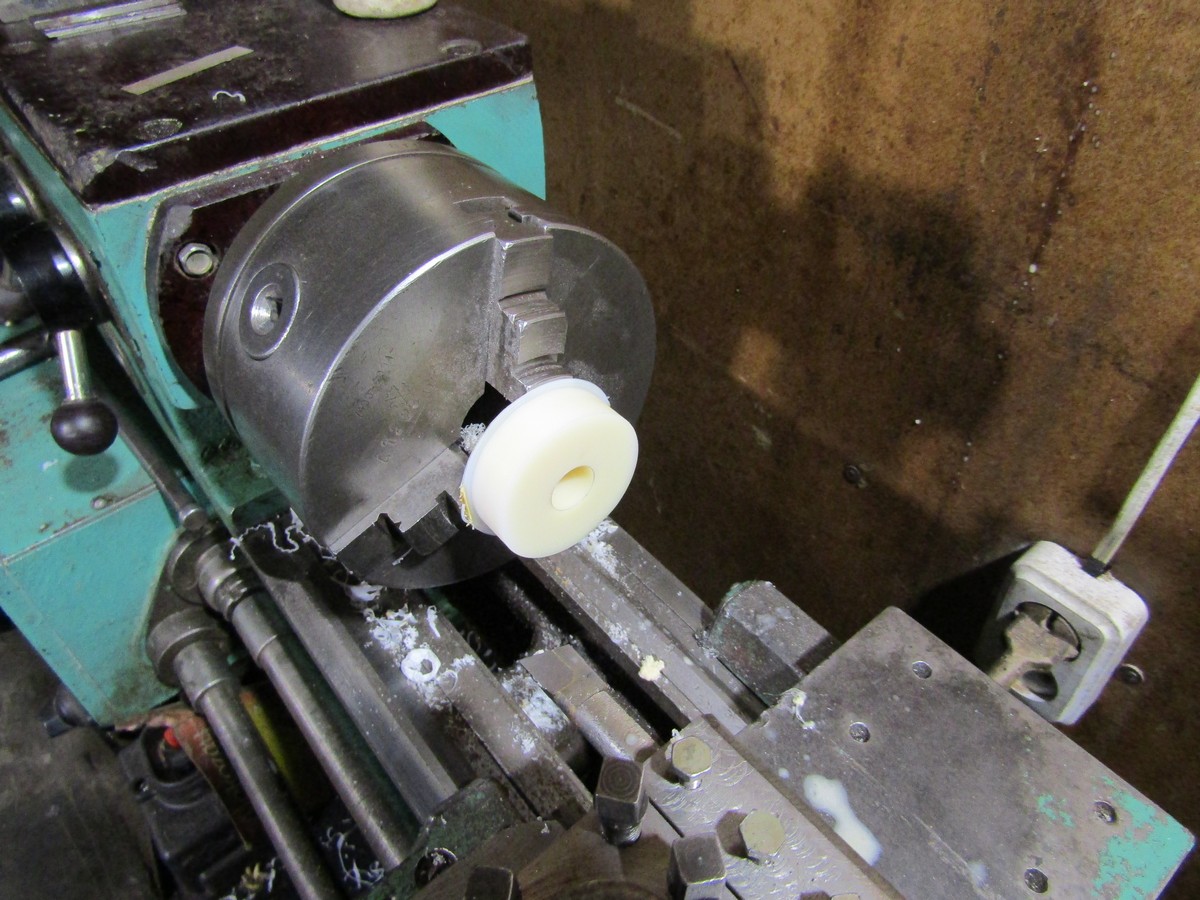

1. Проточил на заготовке малый диаметр с припуском чтоб схватиться нормально кулачками. Протачиваю наружный диаметр под зубья, сверлю и растачиваю осевое отверстие:
Шестерня для ТВ-4
Шестерня для ТВ-4

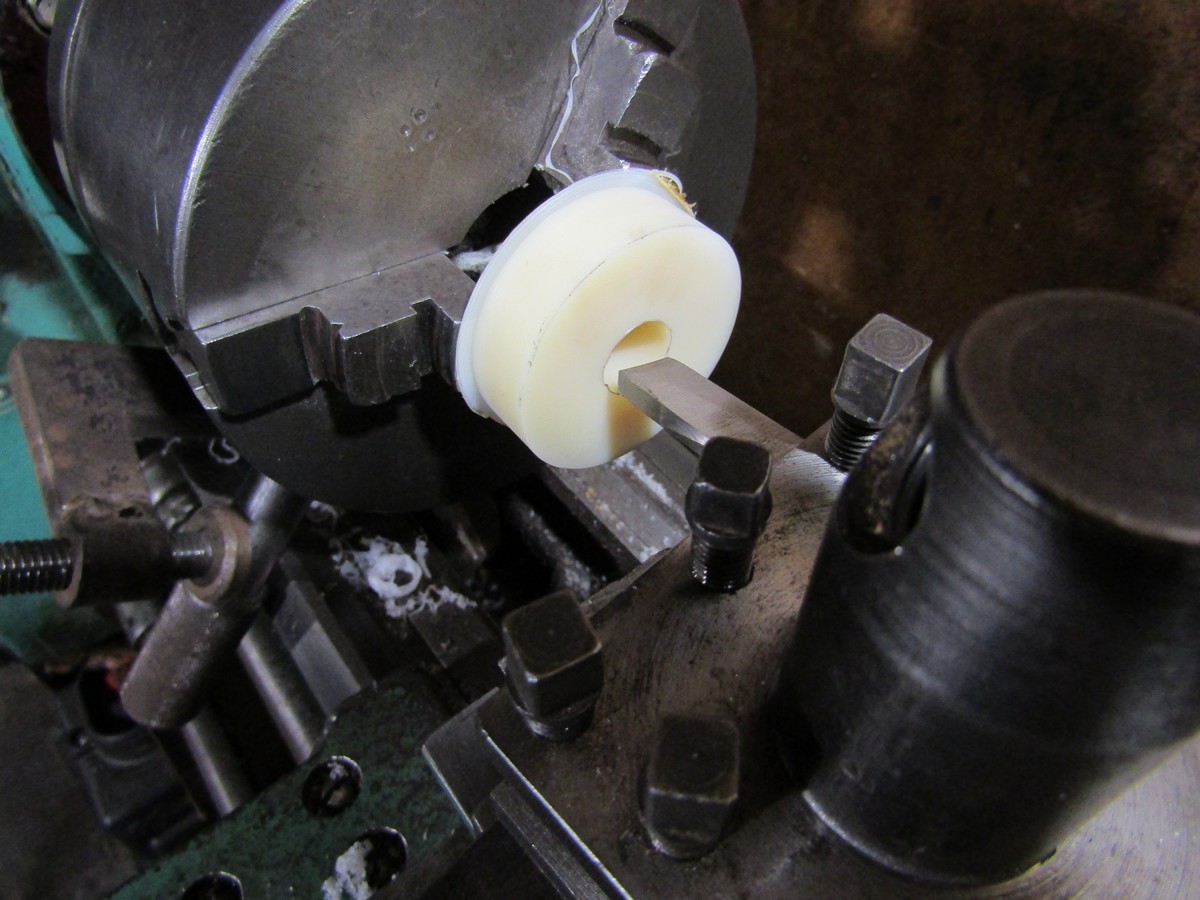

2. Долблю шпоночный паз:
Шестерня для ТВ-4
Шестерня для ТВ-4

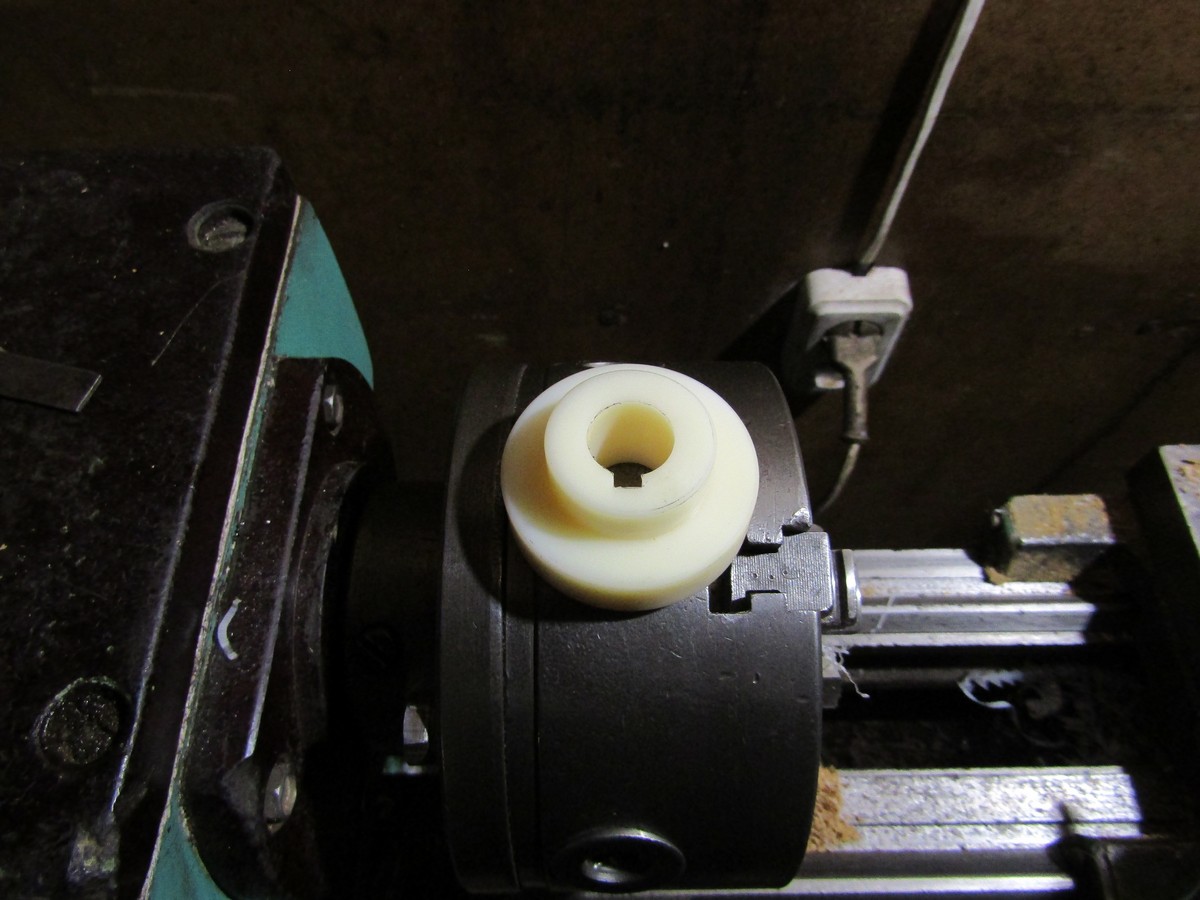

3. На оправке обрабатываю торцы с обратной стороны и добираю меньший диаметр. Заготовка готова
Шестерня для ТВ-4
4. Фреза для нарезки зубьев с модулем 1,25. Для этого диаметра нужен №6:
Шестерня для ТВ-4

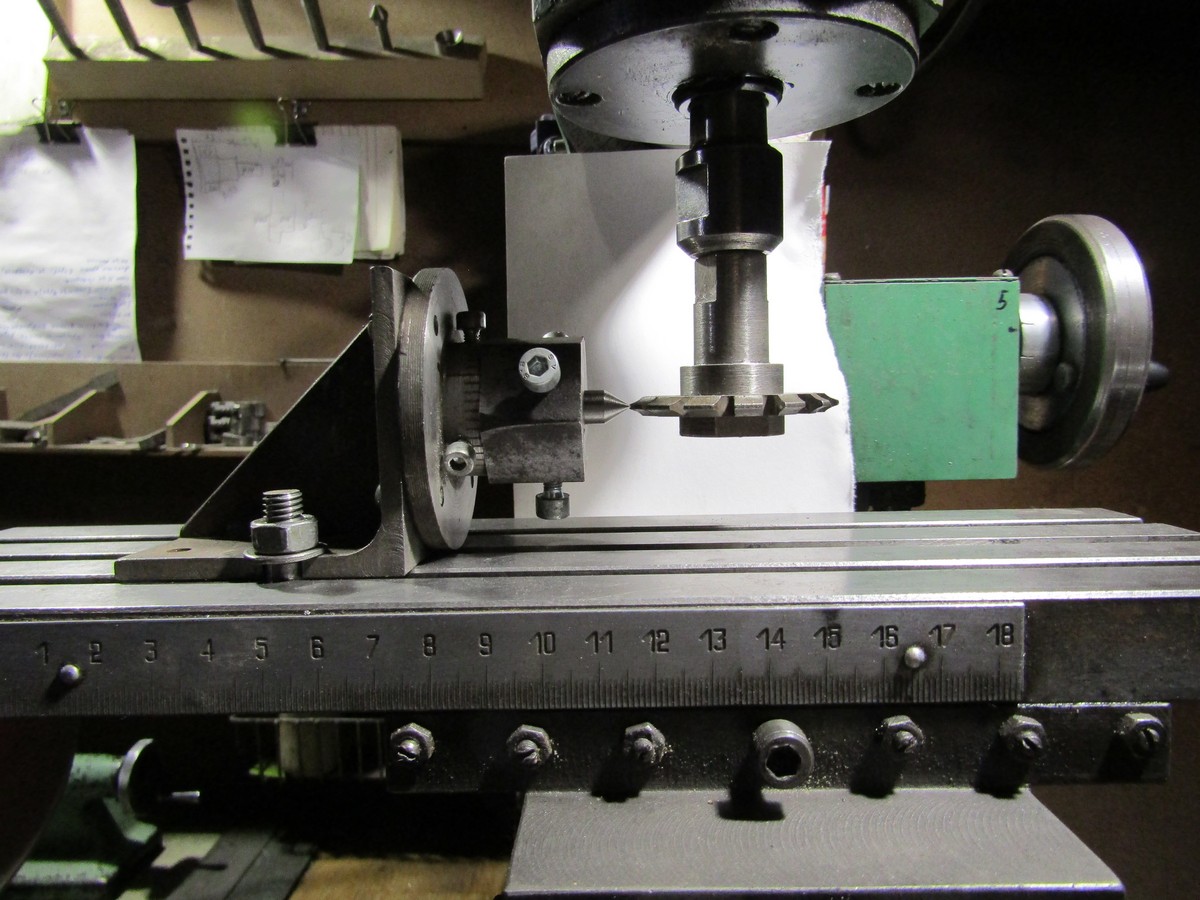

5. Выставляю фрезу по оси делительного устройства:
Шестерня для ТВ-4
6. Собственно сама фрезеровка зубьев:
Шестерня для ТВ-4
Шестерня для ТВ-4
Шестерня для ТВ-4
7. Зачищаю бахрому, ставлю на место:
Шестерня для ТВ-4
Шестерня для ТВ-4

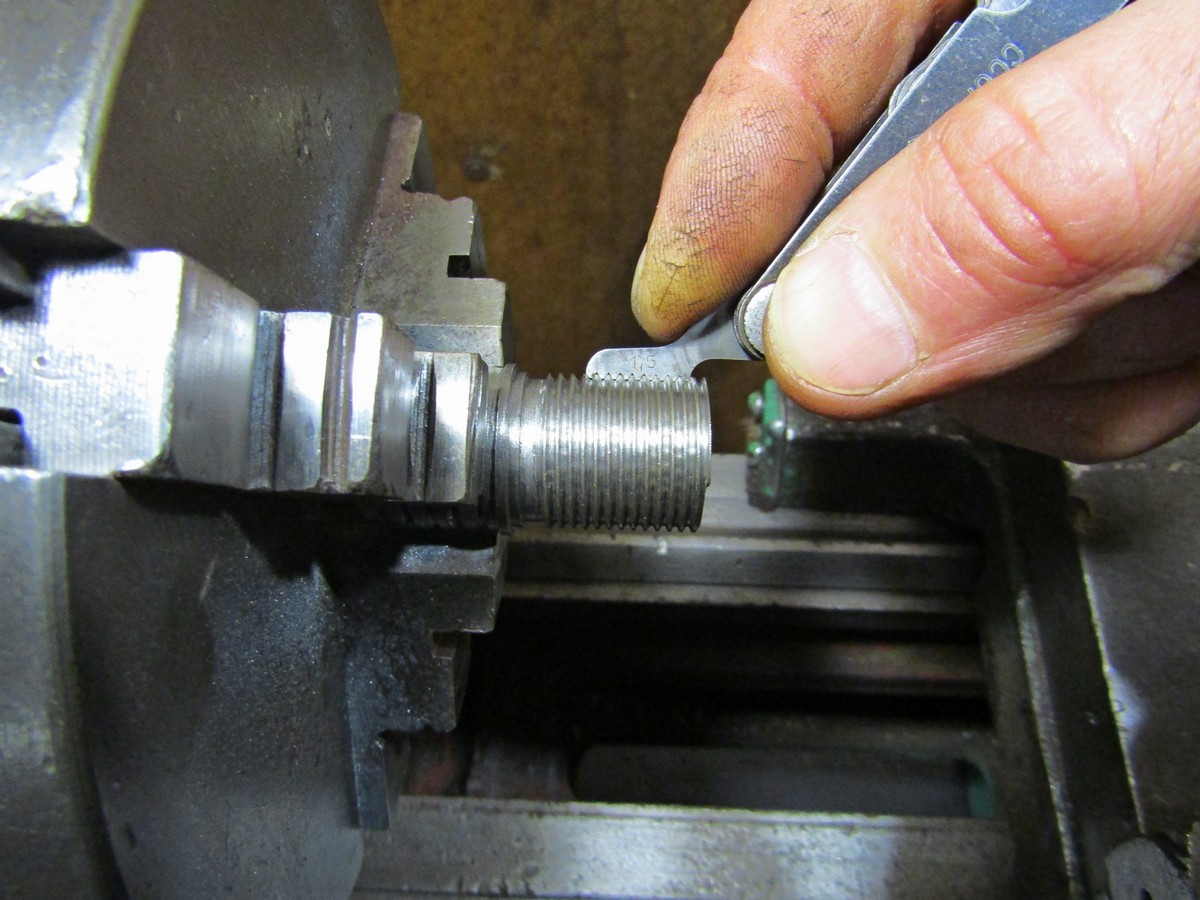

8. Пробная резьба. Проверяю шаг:
Шестерня для ТВ-4
Эксперимент думаю удался. Разживусь капролоном, сделаю еще парочку под другие шаги резьб. Постоянно буду использовать обычную стальную шестерню, а эту буду ставить лишь при необходимости. Что б не изнашивалась. Капролон хоть и работает на таких деталях, но все таки это не сталь.
Записан
космос
Старожил
Статус: "Гость"
отображение информации ограничено
Сообщений: 2624
Все будет хорошо!
космос
Старожил
Re: Шестерня для ТВ-4
«
Ответ #1 :
07 Января 2021, 17:36:12 »
Золотые у тебя Серега руки
Записан
мой сайт
http://www.scandiknife.com/index.php/j-stuff/category-blog
Metrolog
Старожил
Статус: "Гость"
отображение информации ограничено
Сообщений: 6069
Metrolog
club Старожил
Re: Шестерня для ТВ-4
«
Ответ #2 :
07 Января 2021, 18:07:42 »
Шаман!
Записан
С уважением. Метролог.
ЗРВ-65
Пользователь
Статус: "Гость"
отображение информации ограничено
Сообщений: 88
вертикаль не предел
ЗРВ-65
Пользователь
Re: Шестерня для ТВ-4
«
Ответ #3 :
07 Января 2021, 18:45:43 »
Шестерня вышла на славу
Вот только, не жалко столько капролона на стружку пускать.
Меня бы задавила БОЛЬШАЯ зелёная жаба
Ну разве что, достался на шару.
У нас тут на базаре кругляк разного диаметра продают, я себе на днях брал, сделал молоточек, так снаружи даже не обтачивал.
Записан
Сержант
Старожил
Статус: "Гость"
отображение информации ограничено
Сообщений: 1575
Сержант
Старожил
Re: Шестерня для ТВ-4
«
Ответ #4 :
07 Января 2021, 19:17:31 »
Цитата: ЗРВ-65 от 07 Января 2021, 18:45:43
не жалко столько капролона на стружку пускать.
Та там и не много то ушло. Я тоже не люблю попусту материал тратить.
Записан
Frederico
Новичок
Статус: "Гость"
отображение информации ограничено
Сообщений: 1
Frederico
Новичок
Re: Шестерня для ТВ-4
«
Ответ #5 :
08 Января 2021, 21:27:16 »
Цитата: космос от 07 Января 2021, 17:36:12
Золотые у тебя Серега руки
Постійно це повторюю коли користуюсь інструментом чи деталями, які Сергій робив мені.
Записан
arahno
Новичок
Статус: "Гость"
отображение информации ограничено
Сообщений: 15
arahno
Новичок
Re: Шестерня для ТВ-4
«
Ответ #6 :
08 Января 2021, 22:21:32 »
Добрый ночь
Заинтересовало Ваше делительное устройство, по фото мало информации, наверное непосредственного деления. Как крепилась деталь? Диск деления один или два, на сколько отверствий или меток? Зубья делались на фрезерном станке, или на какой-то доработке?
С уважением
Записан
Сержант
Старожил
Статус: "Гость"
отображение информации ограничено
Сообщений: 1575
Сержант
Старожил
Re: Шестерня для ТВ-4
«
Ответ #7 :
08 Января 2021, 22:59:48 »
Шестерня для ТВ-4
Шестерня для ТВ-4
Шестерня для ТВ-4
Шестерня для ТВ-4
arahno
- Основная часть - это уголок и прикрепляемый к нему диск с делениями. Если нужно деталь расположить вертикально, то уголок не нужен (см. фото). В диск вставляются нужные переходники. На этих фото он с шестигранника. На шестиграннике риска по которой он выставляется по делениям на диске.
Диск крепится на уголке четырьмя винтами неподвижно. Переходник вращается в диске и фиксируется в нужном положении тремя винтами. Теми, что возле делений. В переходнике, что на этих фото осевое отверстие 8мм в котором тоже тремя винтами зажимается цанговый зажим или деталь (этот переходник я делал специально под определенные задачи). В случае с шестерней переходник другой.
Диск на 48 делений. Для шестерни я наносил деления на переходнике, 36 штук.
Деталь крепилась болтом М10 к переходнику. На фото в первом посте он хорошо виден.
Зубья делались на СВФ-1
Записан
arahno
Новичок
Статус: "Гость"
отображение информации ограничено
Сообщений: 15
arahno
Новичок
Re: Шестерня для ТВ-4
«
Ответ #8 :
08 Января 2021, 23:49:00 »
По поводу станка (СВФ -1) завидую Вам. Работаю в Мех. Цехе, фрезеровщиком более 28 лет, есть свой личный станок 679, поворотный стол, делительная головка, много иструмента. Но из-за привязки к трём фазам он далеко от дома (за чертой города). Из-за лени хотелось что-то квартирное, настольное, тихое. Нашёл китайскую сверлилку, думаю присобачить к ней координатный стол. От Вас впервые узнал о СВФ. Это просто мечта, буду теперь искать.
С уважением
Записан
Сержант
Старожил
Статус: "Гость"
отображение информации ограничено
Сообщений: 1575
Сержант
Старожил
Re: Шестерня для ТВ-4
«
Ответ #9 :
09 Января 2021, 11:35:17 »
Жесткость - вот главный бич всех мини-станков. Жесткость - это точность и чистота обработанной поверхности, стойкость режущей кромки инструмента. Что там будет на китайской сверлилке с этим, очень сомневаюсь. Если финансово есть возможность, то лучше приглядеться к небольшим фрезерным станкам. Но и самые маленькие брать не стоит.
Записан
Фішермен
Пользователь
Статус: "Гость"
отображение информации ограничено
Сообщений: 84
Фішермен
Пользователь
Re: Шестерня для ТВ-4
«
Ответ #10 :
09 Января 2021, 14:05:45 »
Цитата: Сержант от 07 Января 2021, 15:20:44
Разживусь капролоном
Можу презентувати
Шестерня для ТВ-4
Шестерня для ТВ-4
Записан
Так не завжди буде
Сержант
Старожил
Статус: "Гость"
отображение информации ограничено
Сообщений: 1575
Сержант
Старожил
Re: Шестерня для ТВ-4
«
Ответ #11 :
09 Января 2021, 15:00:17 »
Фішермен
- камрад, спасибо, но пересылка ко мне сейчас невозможна.
Записан
