	Чуть-чуть о резьбах :) « : 18 Ноября 2020, 22:06:11 »

История о том, как надо доверять измерительным инструментам, и о возможности ТВ-4 в базовой комплектации шестерен гитары.
Попросили выточить штуцер-переходник на компрессор. Работа не сложная, прямо скажем рядовая.
В корпусе компрессора внутренняя резьба неизвестных параметров. Первым меряю шаг. Из дюймовых калибров не подошел ни один. Метрический совпал шаг 1,5мм. Хм, странно... Трубки, и метрическая? Дальше, в ящике с разными штуцерами и деталями от газовых резаков и горелок нахожу резьбу, которая идеально вкручивается в резьбу компрессора. Измеряю диаметр - 15,8мм, но на вид резьба немного изношена. Что получается - это М16Х1,5 ? Не может быть. Не верю замерам, лезу в книги и интернет. Точно, ГОСТом на резьбы используемые в гидравлике и пневматике обозначены метрические резьбы с двумя шагами 1,5 и 2,0мм. И М16Х1,5 там есть! Фух, с этой разобрались. Т.к. ТВ-4 шаг 1,5мм не режет, нарежу плашкой.
Со второй стороны обычная трубная резьба на 1/2". Плашка есть, но! Когда-то экспериментируя со своим станком, я обнаружил, что если на гитаре поменять местами вторую и третью шестерни, то можно нарезать резьбы 14 ниток на дюйм, а это стандартные трубные резьбы 1/2" и 3/4"! Упоминания об этом я нигде не встречал. Там еще два шага получаются - 9 ниток на дюйм и совсем нестандартный шаг примерно 2,2мм который не применяется нигде. Поэтому сейчас настраиваю станок на нужные мне 14 ниток на дюйм.

Фото процесса:

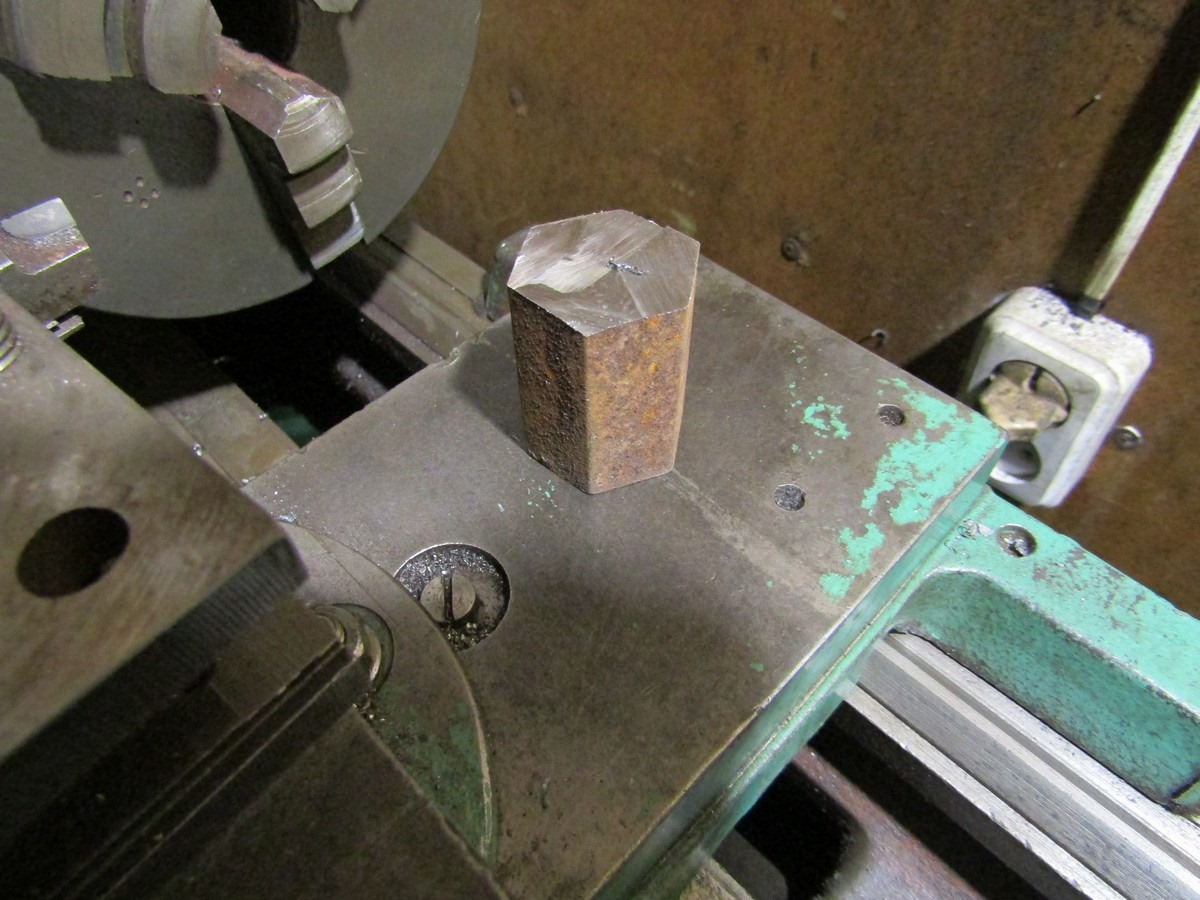

Делал из шестигранника. Люблю работать с этой сталью, приятно точится.

https://images.vfl.ru/ii/1610026712/9a1869c2/32877764_s.jpg

Чуть-чуть о резьбах :)

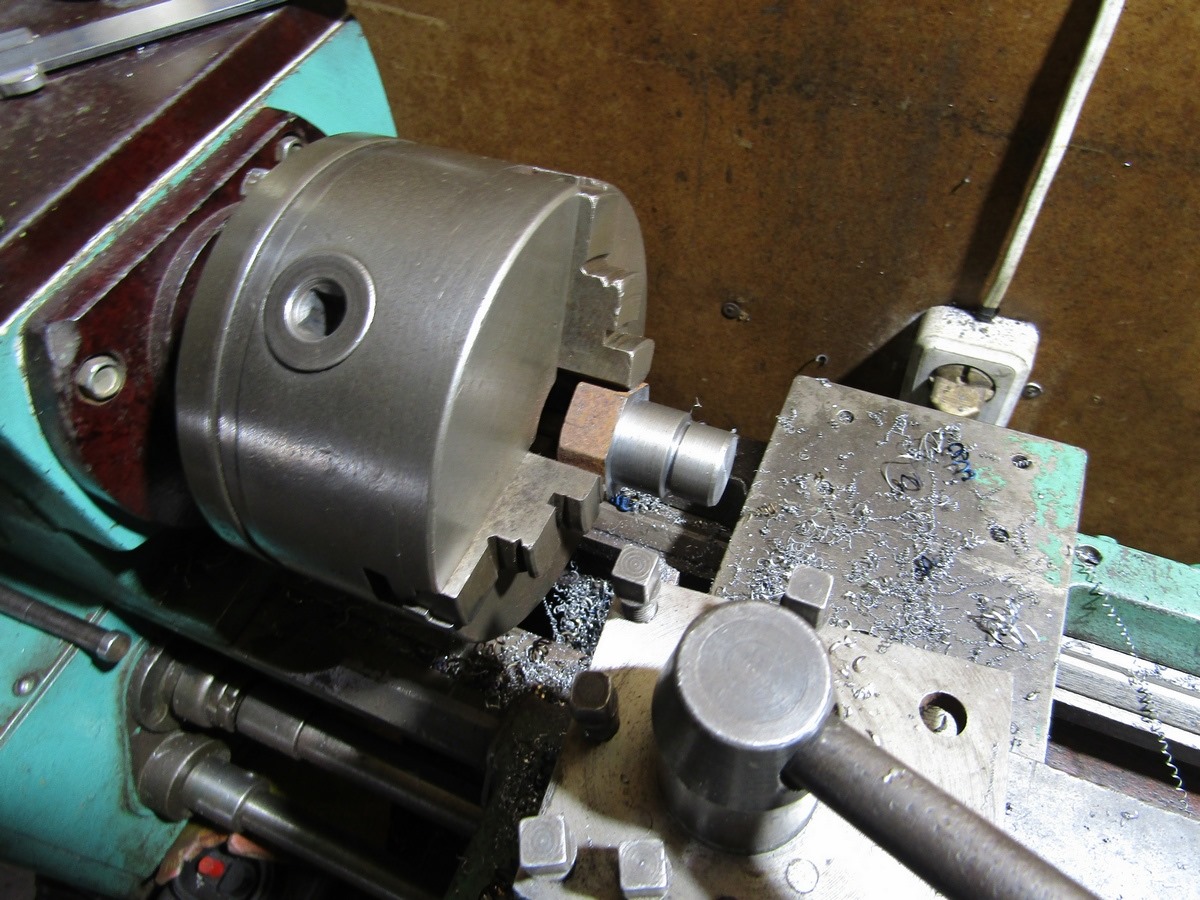

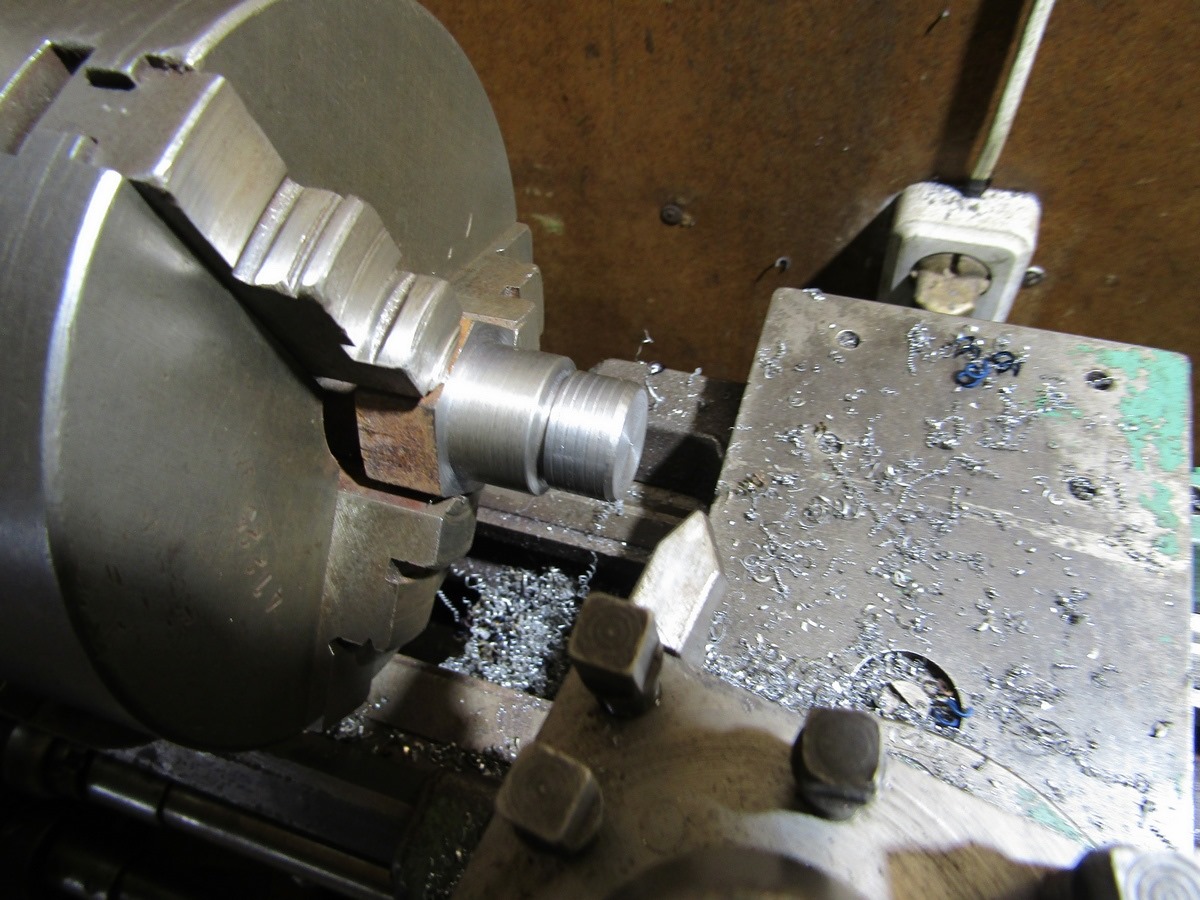

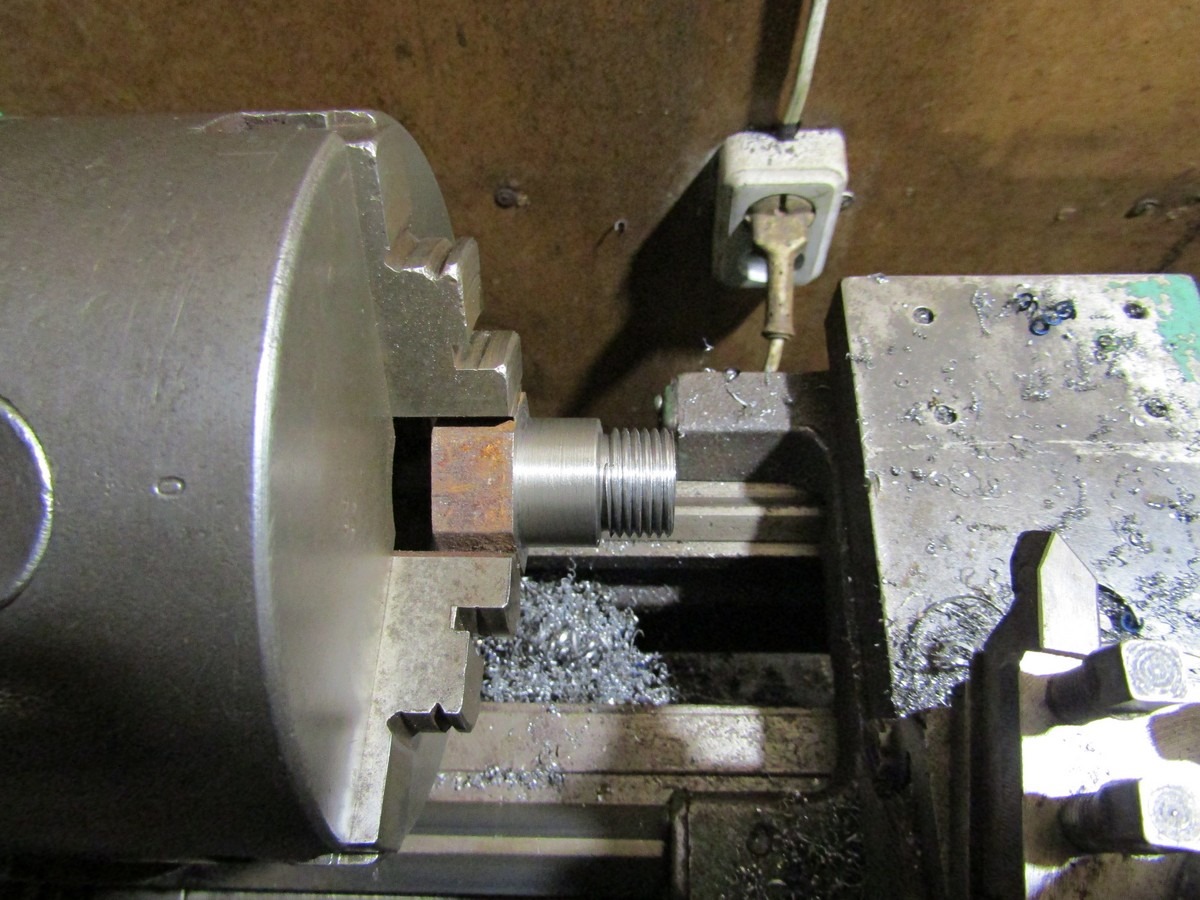

Сначала проточил диаметр 20,9мм под резьбу 1/2", канавку под заход резца, и ступеньку с диаметром 24мм - здесь потом будут грани под гаечный ключ. Нарезаю резьбу петушковым резцом "на выход" на обратных оборотах:

https://images.vfl.ru/ii/1610026712/2b3f90a4/32877765_s.jpg

Чуть-чуть о резьбах :)

https://images.vfl.ru/ii/1610026713/5d85be11/32877766_s.jpg

Чуть-чуть о резьбах :)

https://images.vfl.ru/ii/1610026713/6e05caa7/32877767_s.jpg

Чуть-чуть о резьбах :)

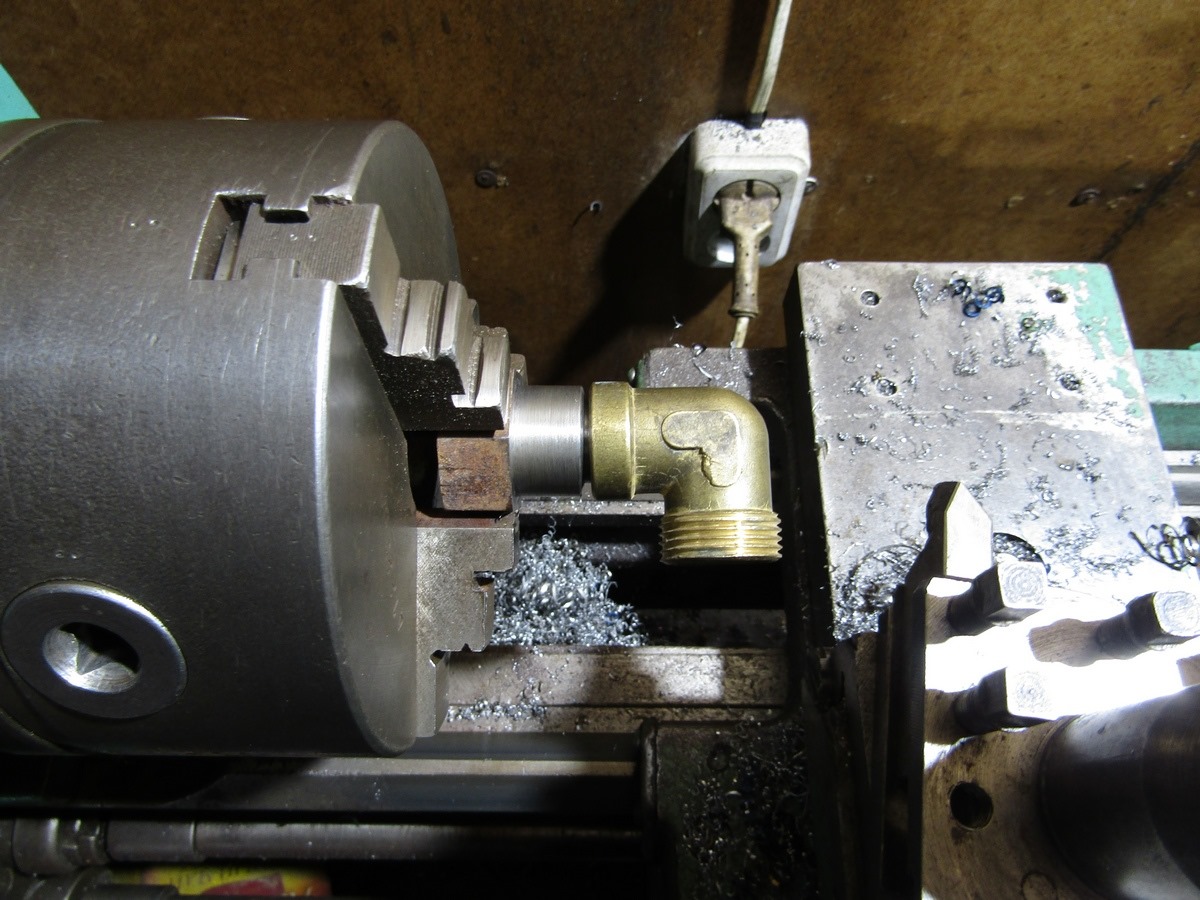

Проверяю резьбу уголком:

https://images.vfl.ru/ii/1610026713/6e962b4f/32877768_s.jpg

Чуть-чуть о резьбах :)

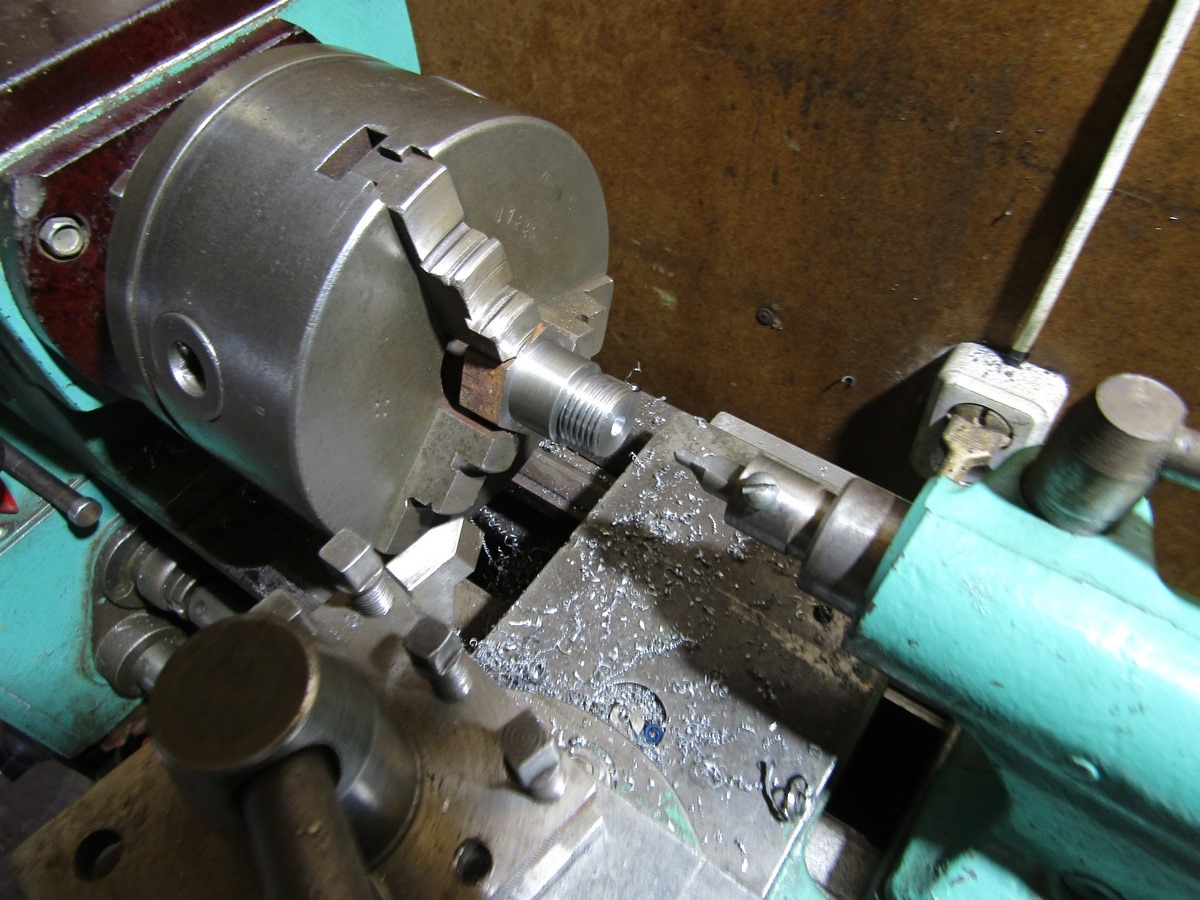

Зацентровался, хотел сразу просверлить отверстие. Но что-то задумался и вытащил деталь с патрона. Не страшно, просверлю с обратной стороны.

https://images.vfl.ru/ii/1610026713/31e62410/32877769_s.jpg

Чуть-чуть о резьбах :)

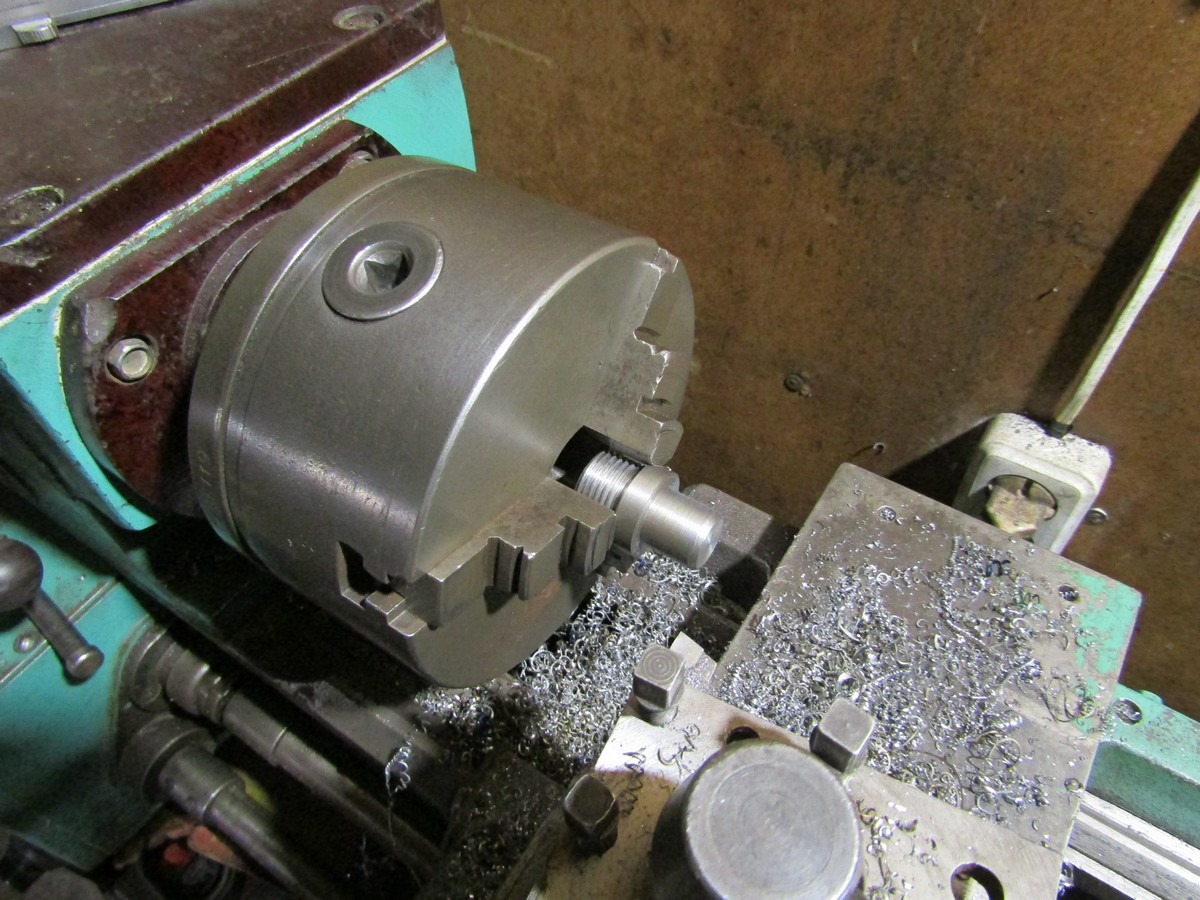

Переворачиваю заготовку в патроне, хватаюсь выточками на кулачках за ступеньку (к резьбе кулачки при этом не касаются), протачиваю диаметр 15,9 под вторую резьбу М16Х1,5:

https://images.vfl.ru/ii/1610026713/f1d6012a/32877770_s.jpg

Чуть-чуть о резьбах :)

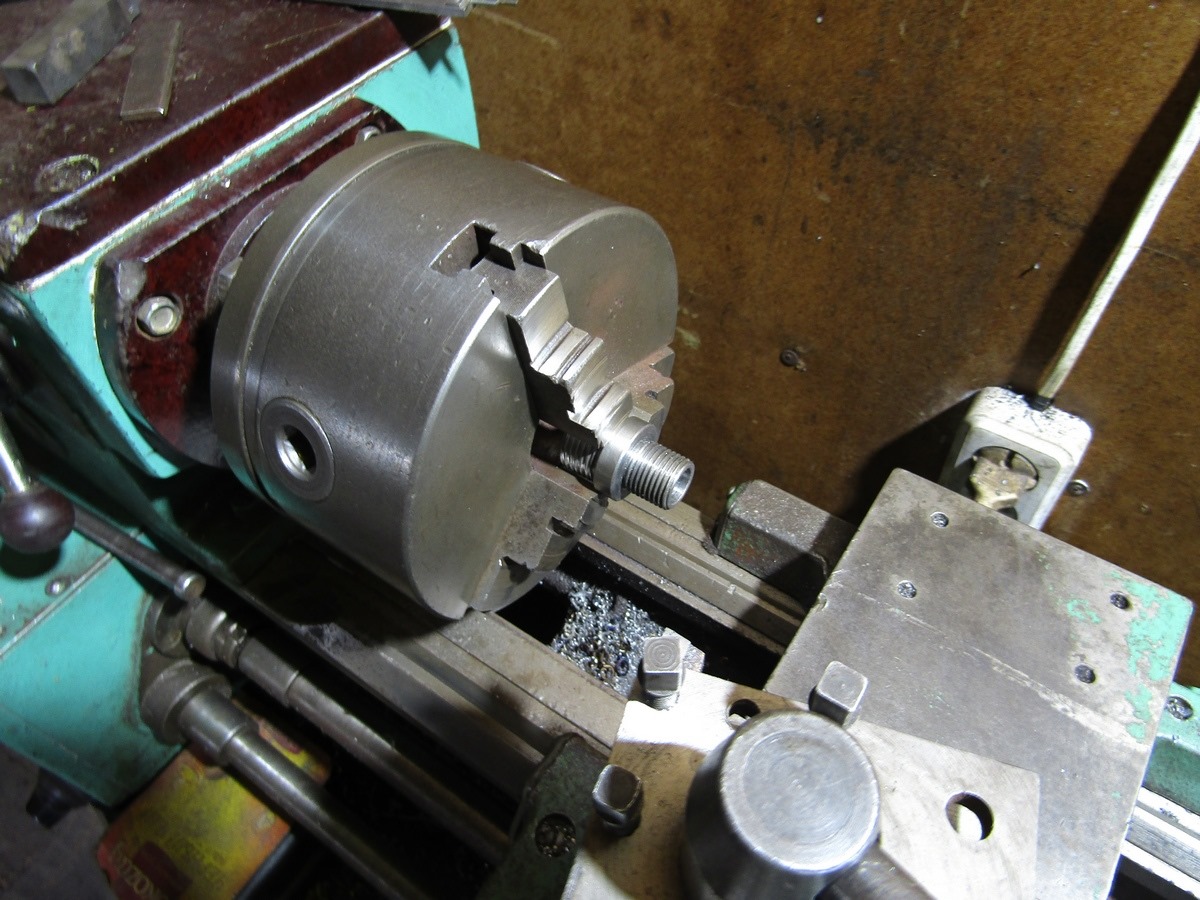

Нарезаю плашкой:

https://images.vfl.ru/ii/1610026714/aab89d41/32877771_s.jpg

Чуть-чуть о резьбах :)

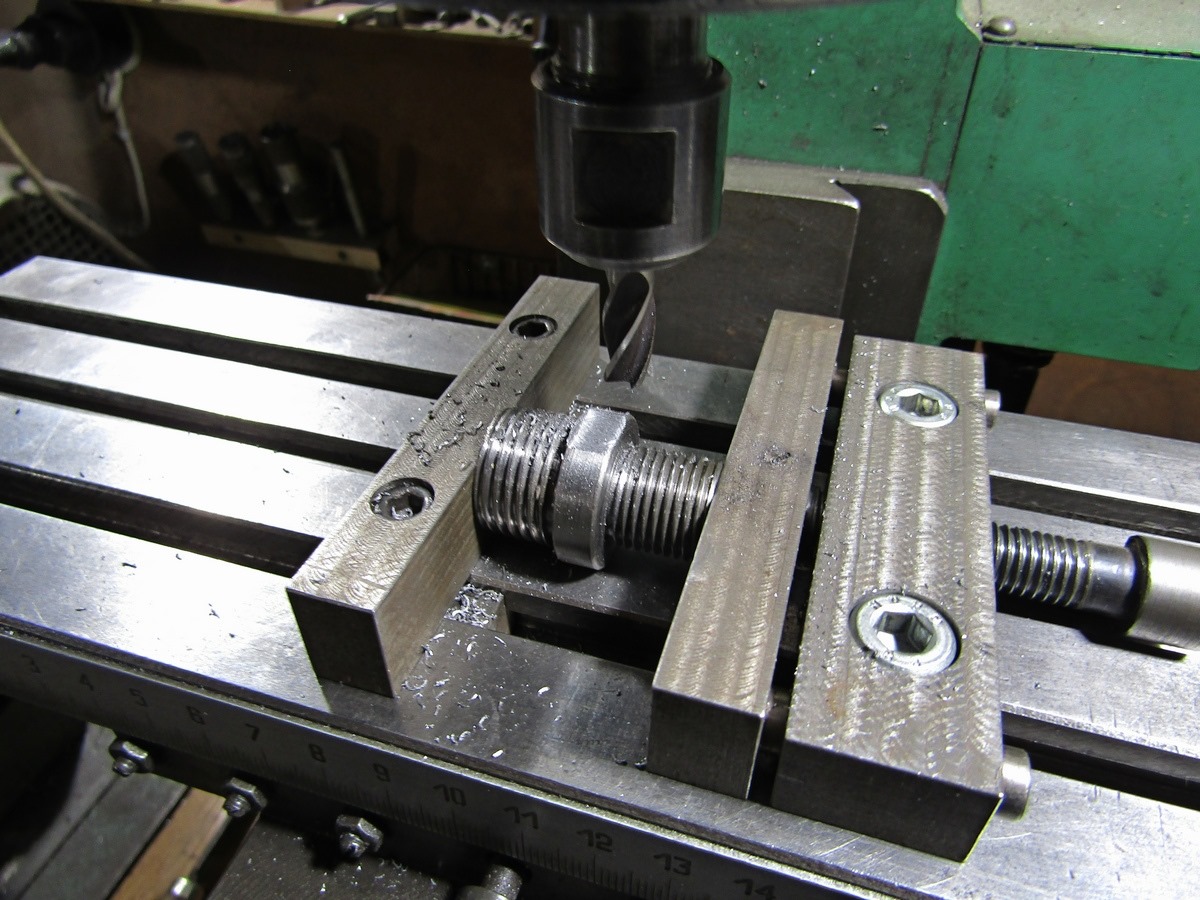

Сверлю отверстие, на фрезерном фрезерую две грани, удаляю заусенцы:

https://images.vfl.ru/ii/1610026714/ce519502/32877772_s.jpg

Чуть-чуть о резьбах :)

https://images.vfl.ru/ii/1610026714/2b5ae14e/32877773_s.jpg

Чуть-чуть о резьбах :)

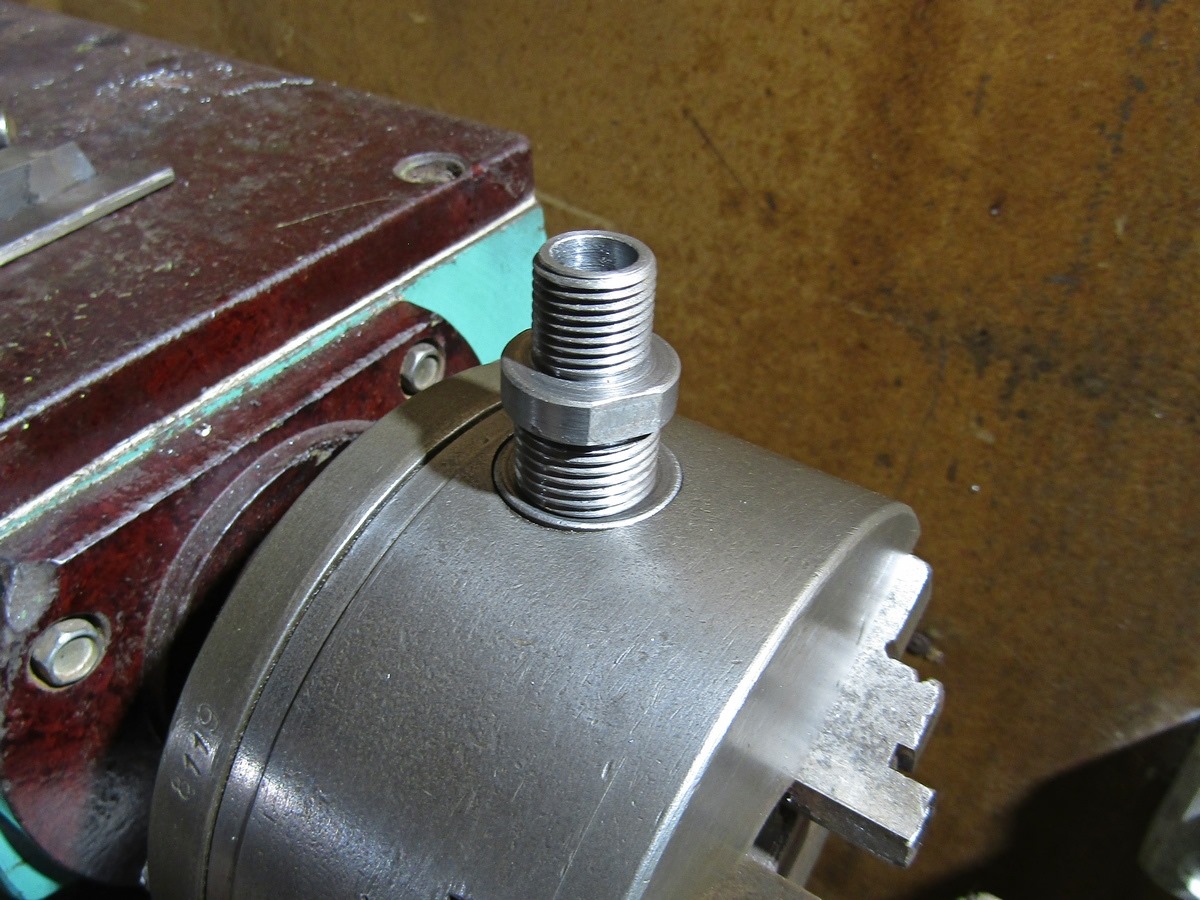

Готово


« Последнее редактирование: 07 Января 2021, 15:48:07 от Сержант »	Записан

seraotzt

Бывалый

Статус: "Гость"
отображение информации ограничено

Сообщений: 305

seraotzt Бывалый

	Re: Чуть-чуть о резьбах :) « Ответ #1 : 19 Ноября 2020, 08:24:45 »

Серёж, ну неправильный ты мастер. То померял, это перемерял, туда не поверил, тут переповерил. Гитару разбирал. Проточил-бы как обычно со словами "Я 100 раз такое делал и точно знаю какая тут резьба!", а они там пускай фумленту мотают Смеющийся

Шучу, конечно Friends

. Рад, что ты в деле


	Записан

YuraS

Старожил

Статус: "Гость"
отображение информации ограничено

Сообщений: 2718
Не шалю, никого не трогаю, починяю примус.

YuraS club Старожил

	Re: Чуть-чуть о резьбах :) « Ответ #2 : 19 Ноября 2020, 08:49:50 »

Всегда приятно читать отчеты грамотного и думающего человека! кивающий


	Записан

It isn’t etiquette to cut anyone you’ve been introduced to (c) Red Queen by Lewis Carroll

Сержант

Старожил

Статус: "Гость"
отображение информации ограничено

Сообщений: 1575

Сержант Старожил

	Re: Чуть-чуть о резьбах :) « Ответ #3 : 19 Ноября 2020, 09:59:24 »

Цитата: seraotzt от 19 Ноября 2020, 08:24:45

а они там пускай фумленту мотают


	Записан

zmenka82

Новичок

Статус: "Гость"
отображение информации ограничено

Сообщений: 10

zmenka82 Новичок

	Re: Чуть-чуть о резьбах :) « Ответ #4 : 19 Ноября 2020, 17:25:43 »

Да таких мастеров мало осталось к сожалению
Удачи Вас и творческих успехов


	Записан

YuraS

Старожил

Статус: "Гость"
отображение информации ограничено

Сообщений: 2718
Не шалю, никого не трогаю, починяю примус.

YuraS club Старожил

	Re: Чуть-чуть о резьбах :) « Ответ #5 : 20 Ноября 2020, 09:56:25 »

Уплотнение вентильных резьб ФУМ-лентой - нормальная практика, вообще-то. Но есть ньюанс: это используют для стандартных вентилей на баллоны ВД, т.к конвейерные вентили имеют несколько другие параметры и, зачастую, еще и коническую резьбу. А на штуцерах нельзя косячить с резьбой, и уплотняются они торцевыми уплотнениями. Пишу это с точки зрения эксплуатанта сосудов под давлением в течение многих лет: баллоны ВВД, винтовки РСР и заправочная обвязка, чтобы из первого заправить второе.


	Записан

It isn’t etiquette to cut anyone you’ve been introduced to (c) Red Queen by Lewis Carroll

Сержант

Старожил

Статус: "Гость"
отображение информации ограничено

Сообщений: 1575

Сержант Старожил

	Re: Чуть-чуть о резьбах :) « Ответ #6 : 20 Ноября 2020, 14:10:43 »

В этом случае уплотнение будет на жидкий ФУМ. Давление будет до 7-8 атм. На кислородных баллонах вентиля тоже на что-то подобное вкручены.
Здесь была точно не коническая резьба, я на это обратил внимание.


	Записан

YuraS

Старожил

Статус: "Гость"
отображение информации ограничено

Сообщений: 2718
Не шалю, никого не трогаю, починяю примус.

YuraS club Старожил

	Re: Чуть-чуть о резьбах :) « Ответ #7 : 20 Ноября 2020, 15:15:33 »

Бытовые компрессоры обычно с ресиверами до 12-15 бар рабочего, это сравнительно немного, на работе пневмоинструмент на таком работает. Конические вентиля идут, начиная с углекислотников и кислородных с рабочим до 150. Для хоббийных целей я все больше 250-300 пользую Застенчивый

. И когда лопается шланг внутренним объемом пару куб. сантиметров, внутри которого 250 атмосфер, начинаешь остро ощущать все места, из которых выделяется адреналин кивающий


	Записан

It isn’t etiquette to cut anyone you’ve been introduced to (c) Red Queen by Lewis Carroll

Серожка

Пользователь

Статус: "Гость"
отображение информации ограничено

Сообщений: 47

Серожка Пользователь

	Re: Чуть-чуть о резьбах :) « Ответ #8 : 20 Ноября 2020, 17:18:45 »

Цитата: YuraS от 20 Ноября 2020, 15:15:33

начинаешь остро ощущать все места, из которых выделяется адреналин кивающий


	Записан

tacha79

Пользователь

Статус: "Гость"
отображение информации ограничено

Сообщений: 140

tacha79 Пользователь

	Re: Чуть-чуть о резьбах :) « Ответ #9 : 02 Декабря 2020, 11:00:01 »

Сам не токарь, но столкнулись недавно, палец наружный диаметр чуток больше 21 мм, шаг 1.5, резьба поношена, ответной гайки при себе нет, гайка М 20х1.5 не накручивается, это вроде от китайского мотоблока.
Со слов токаря, диаметр вроде как дюймовый, а шаг метрический, для пробы на заготовке диаметром 22 мм режет станком резьбу шагом 1.5, и о чудо, палец подошёл.

Второй случай, брат где-то прозевал буксировочный палец на форд, нашёл у друга образец, а там левая резьба, ни под один стандарт не подходит, токарь тоже чуток помучался, пока нарезал.


	Записан
